Kao dobavljač Harmonic Drives, iz prve ruke sam svjedočio izvanrednim performansama i svestranosti koje ove komponente donose u različite industrije. Međutim, kao i svaki mehanički sistem, Harmonic Drives nisu imuni na kvarove. Razumijevanje uobičajenih kvarova Harmonic Drive je ključno za osiguravanje njegovih optimalnih performansi i dugovječnosti. U ovom postu na blogu ću se pozabaviti najčešćim problemima koji mogu utjecati na Harmonic Drives i pružiti uvid u to kako ih riješiti.
1. Istrošenost zuba i umor
Jedan od najčešćih kvarova u Harmonic Drives je trošenje zuba i zamor. Zubi flexspline-a i kružnog utora izloženi su visokim naprezanjima tokom rada, posebno u aplikacijama sa visokim zahtjevima za okretnim momentom. Vremenom to može dovesti do trošenja i zamora, što može uzrokovati lomljenje ili trošenje zuba.
Glavni uzroci trošenja i umora zuba uključuju:
- Visoka opterećenja obrtnog momenta: Prekomjerni obrtni moment može uzrokovati veće naprezanje zuba, što dovodi do ubrzanog trošenja.
- Neadekvatno podmazivanje: Nedovoljno podmazivanje može povećati trenje između zuba, što dovodi do trošenja i stvaranja topline.
- Loše poravnanje: Neusklađenost između flexspline-a i kružnog utora može uzrokovati neravnomjerno opterećenje zuba, što dovodi do prijevremenog trošenja.
Da biste spriječili trošenje i zamor zuba, bitno je osigurati pravilno podmazivanje, održavati pravilno poravnanje i izbjeći preopterećenje Harmonic Drive. Redoviti pregledi i održavanje također mogu pomoći u otkrivanju ranih znakova habanja i sprječavanju daljnjih oštećenja.
2. Povratak
Povratak je još jedan uobičajen problem u Harmonic Drives. Zazor se odnosi na količinu zazora ili kretanja između ulazne i izlazne osovine kada je smjer rotacije obrnut. Prekomjerni zazor može utjecati na točnost i preciznost pogona, posebno u aplikacijama koje zahtijevaju visoku preciznost pozicioniranja.
Glavni uzroci zazora u Harmonic Drives uključuju:
- Istrošenost: Kako se zubi flexspline-a i kružnog utora troše, količina zazora se može povećati.
- Tolerancije proizvodnje: Varijacije u proizvodnim tolerancijama također mogu doprinijeti povratnom udaru.
- Neadekvatno predopterećenje: Nedovoljno prednaprezanje na Harmonic Drive-u može uzrokovati lagano pomicanje zubaca, što rezultira zazorom.
Da biste smanjili zazor, važno je odabrati Harmonic Drive sa specifikacijama malog zazora. Redovno održavanje i inspekcija također mogu pomoći u otkrivanju i ispravljanju bilo kakvih problema koji mogu doprinijeti povratnoj reakciji. Osim toga, korištenjem aHarmonični pogon bez zazoramože u potpunosti eliminirati zazor, pružajući najviši nivo tačnosti i preciznosti.
3. Pregrijavanje
Pregrijavanje je ozbiljan problem koji može utjecati na performanse i vijek trajanja Harmonic Drive. Prekomjerna toplina može uzrokovati razgradnju maziva, što dovodi do povećanog trenja i habanja. To također može uzrokovati širenje materijala, što može utjecati na poravnanje i performanse pogona.
Glavni uzroci pregrijavanja u Harmonic Drives uključuju:
- Visoka opterećenja obrtnog momenta: Prekomjerni obrtni moment može uzrokovati jači rad pogona, stvarajući više topline.
- Neadekvatno hlađenje: Nedovoljno hlađenje može spriječiti rasipanje topline, što dovodi do pregrijavanja.
- Loše podmazivanje: Nedovoljno podmazivanje može povećati trenje, što dovodi do stvaranja topline.
Da biste spriječili pregrijavanje, važno je osigurati pravilno hlađenje i podmazivanje. To može uključivati korištenje sistema za hlađenje, kao što je ventilator ili hladnjak, i korištenje visokokvalitetnog maziva koje može izdržati visoke temperature. Redovni pregledi i održavanje također mogu pomoći u otkrivanju i rješavanju problema koji mogu doprinijeti pregrijavanju.
4. Flexspline greška
Flexspline je kritična komponenta Harmonic Drive-a, a njegov kvar može imati značajan utjecaj na performanse pogona. Do kvara Flexspline može doći zbog raznih razloga, uključujući:
- Umor: Flexspline je podvrgnut stalnom savijanju i istezanju tokom rada, što može uzrokovati zamor i pucanje.
- Preopterećenje: Preveliki obrtni moment ili opterećenje mogu uzrokovati deformaciju ili lomljenje flexspline.
- Defekti materijala: Defekti u proizvodnji ili loš kvalitet materijala također mogu doprinijeti kvaru flexspline-a.
Da biste spriječili kvar flexspline-a, važno je odabrati visokokvalitetni Harmonic Drive koji je dizajniran da izdrži specifične zahtjeve vaše aplikacije. Redoviti pregledi i održavanje također mogu pomoći u otkrivanju ranih znakova kvara flexspline i spriječiti daljnja oštećenja.
5. Otkazivanje ležaja
Kvar ležaja je još jedan čest problem u Harmonic Drives. Ležajevi su odgovorni za podupiranje rotirajućih komponenti pogona, a njihov kvar može uzrokovati kvar pogona.
Glavni uzroci kvara ležajeva u Harmonic Drives uključuju:
- Istrošenost: Vremenom se ležajevi mogu istrošiti, što dovodi do povećanog trenja i buke.
- Problemi sa podmazivanjem: Nedovoljno podmazivanje može uzrokovati pregrijavanje ležajeva i prijevremeno trošenje.
- Kontaminacija: Prljavština, prašina i drugi zagađivači mogu ući u ležajeve, uzrokujući oštećenja i skraćujući njihov vijek trajanja.
Da biste spriječili kvar ležaja, važno je osigurati pravilno podmazivanje i održavanje. To može uključivati korištenje visokokvalitetnog maziva i redovno čišćenje i pregled ležajeva. Osim toga, korištenje visokokvalitetnih ležajeva koji su dizajnirani za specifične zahtjeve vaše primjene može pomoći u sprječavanju kvara ležaja.
Zaključak

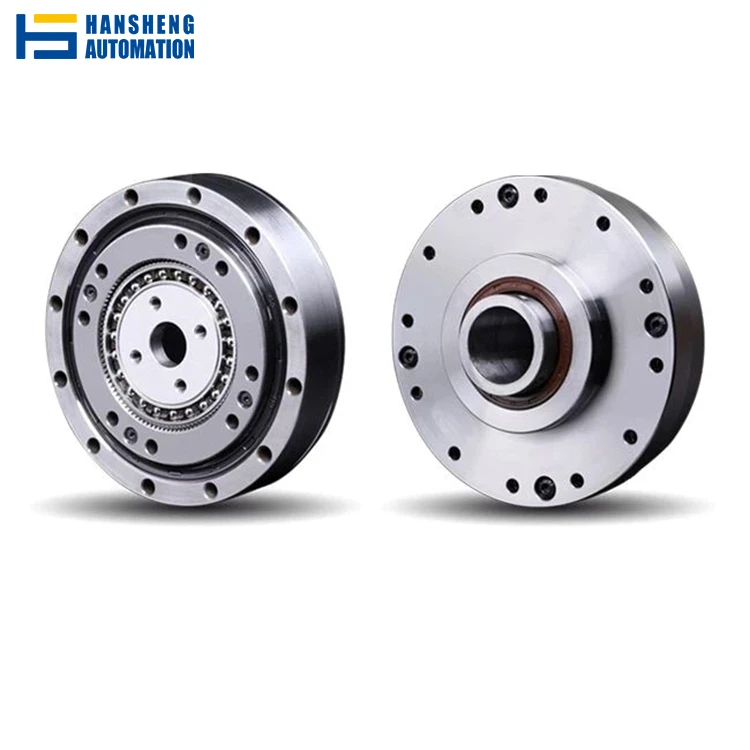

U zaključku, razumijevanje uobičajenih kvarova Harmonic Drive-a je od suštinskog značaja za osiguravanje njegovih optimalnih performansi i dugovječnosti. Ranim rješavanjem ovih problema možete spriječiti skupe zastoje i popravke. Kao dobavljač Harmonic Drives, posvećen sam pružanju visokokvalitetnih proizvoda i podrške koji će vam pomoći da izvučete maksimum iz svog Harmonic Drive. Ako imate bilo kakvih pitanja ili nedoumica u vezi sa Harmonic Drives ili njihovim uobičajenim kvarovima, ne ustručavajte se da me kontaktirate. Možemo razgovarati o vašim specifičnim zahtjevima i pomoći vam da pronađete najbolje rješenje za vašu aplikaciju. Bilo da tražite aHarmonični pogon bez zazora,Harmonic Drive Servo aktuatori, iliStrain Wave Gearing, imamo stručnost i proizvode koji zadovoljavaju vaše potrebe.
Reference
- "Tehnologija Harmonic Drive: Principi i primjene" Toma Leeja
- "Priručnik o mehaničkom dizajnu" Roberta M. Phelana
- "Handbook of Robotics" Bruno Siciliano i Oussama Khatib
