Hansheng Automation nudi više od samo Roller Gear Indexers, jedan precizan reduktor. Kako bismo bolje služili našim klijentima (proizvođači opreme i tvornice krajnjih{1}}korisnika), također pružamo četiri usluge-sa dodanom vrijednošću: preciznu mašinsku obradu zupčanika (preciznost ISO/DIN/GB nivo 5), uslugu CNC obrade (završna obrada ogledala ±0,002 mm), odljevke (navedeni broj industrijskih dijelova ±003 mm): dijelovi) koje zahtijevaju proizvođači opreme.

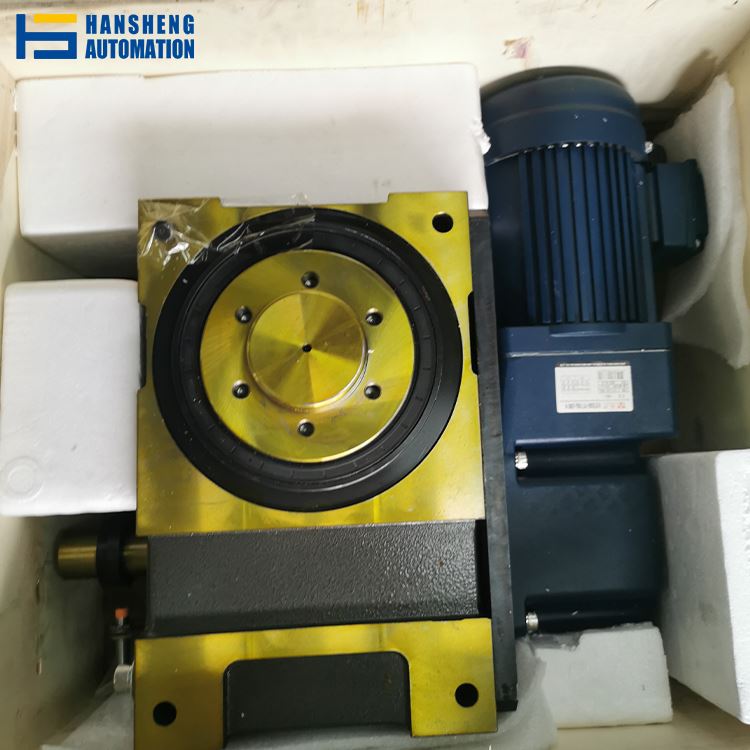

Šta su Roller Gear Indexers
Indekser valjkastih zupčanika je visoko{0}}precizan mehanički uređaj za indeksiranje nezavisno razvijen i proizveden od strane Hansheng Automation. Dizajniran je za automatizirane proizvodne linije i ostvaruje povremene kontrole kretanja kroz precizno spajanje valjaka i zupčanika. U poređenju sa tradicionalnim indekserima sa pužnim zupčanicima, može održavati tačnost pozicioniranja bez kočnica i široko se koristi u preciznoj montaži, automatizovanoj obradi i drugim scenarijima sa strogim zahtevima za preciznost indeksiranja.
Proizvodi Osnovne prednosti
Preciznost indeksiranja na mikronskom{0}} nivou
Preciznost indeksiranja može doseći ±30 lučnih sekundi, a ponovljena greška pozicioniranja je manja od ili jednaka 15 lučnih sekundi, što zadovoljava zahtjeve obrade na nivou mikrona- za preciznu elektroniku, medicinsku opremu i druge industrije.
Prilagodljivost na teške-uvjete rada
Opterećenje izlaznog vratila:
Radijalno opterećenje je dozvoljeno da bude 700 kgf, što može podržati gramofone velike{1}}tonaže ili više{2}}module;
Aksijalni potisak je dozvoljen da bude 560 kgf, što je pogodno za teške-povremene pokrete u vertikalnom smjeru (kao što su linije za sklapanje automobilskih dijelova).
Opterećenje ulaznog vratila:
Može izdržati aksijalni potisak od 480 kgf i ponavljanu silu savijanja od 415 kgf, te može odgovarati servo motorima velikog{2}}momenta da se mirno nosi sa složenim udarima opterećenja (kao što su trenutne promjene momenta u automatiziranoj opremi za zavarivanje).
Dizajn sa dugim vijekom trajanja{0}}bez održavanja
Struktura ima zapečaćenu strukturu za podmazivanje tokom životnog veka kako bi se sprečio prodor spoljašnjih nečistoća; kontaktna površina između valjka i zupčanika je očvršćena (površinska tvrdoća HRC58-62), a stopa habanja je smanjena za 60%. Pod nominalnim opterećenjem (kao što je radijalno izlazno vratilo manje ili jednako 700 kgf, aksijalno manje ili jednako 560 kgf), radni vijek prelazi 10.000 sati (oko 1,2 godine neprekidnog rada), što je 50% duže od vijeka trajanja tradicionalnih pužnih indeksera.
Visokoefikasni-mjenjač bez kočnica
Maksimalni obrtni moment ulaznog vratila dostiže 40 kgf·m, a sa principom samozaključavanja zupčanika (nije potrebna kočnica), podržava indeksiranje velike-brzine iznad 300 o/min, i pogodan je za visoko-scenarije povremenih pokreta visoke frekvencije kao što su scenariji za visokofrekventno pakovanje hrane, kao što su mašine za pakovanje hrane sa visokim brzinama} (kao što je utikač za LED svjetlosnu ploču- linije).
Techniacl parametar i crtež
Tipični scenariji primjene
| Sektor industrije | Vrsta opreme | Osnovne bolne tačke (kvantificirane) | Povezani tehnički parametri (simbol + vrijednost) |
|---|---|---|---|
| Elektronika | Mini mašina za lepljenje LED pozadinskog osvetljenja | ① Zahtjev za preciznost indeksiranja na nivou mikrona- (±0,01 mm); ② Visoko{0}}rad na visokoj frekvenciji (240 ciklusa/min, približava se granici od 300 o/min) |
① Tačnost indeksiranja:±30 lučnih sekundi(ekvivalentno manje od ili jednako 0,01 mm); ② Radijalno opterećenje na izlaznom vratilu:C{0}}kgf(podržava teške module) |
| Medicinski uređaji | Mašina za punjenje i zatvaranje kartridža za IVD reagens | ① Aksijalno opterećenje (550 kg iz rezervoara za reagens + robotske ruke); ② -Zahtjev bez održavanja za aseptičke radionice (da bi se izbjegla kontaminacija) |
① Aksijalni potisak na izlaznoj osovini:C{0}}kgf(suvišna podrška); ② Zapečaćena struktura za podmazivanje (bez doživotnog održavanja-bez) |
| Pakovanje | Brza{0}}mašina za kartoniranje hrane (pakovanje Mooncake) | ① Inertial impact from cartoning pushers (reverse force >300kgf); ② 300 o/min visoke-odzivi za 200 kutija/min |
① Ponavljajuća sila savijanja na ulaznoj osovini:C{0}}kgf(otpornost na udar); ② Maks. ponavljajući obrtni moment na ulaznoj osovini:C{0}}kgf·m(odgovara servo motorima) |
| Automotive | Mašina za presovanje ležaja glavčine točka | ① 700 kg radijalni oslonac za ležajeve glavčine od 15 kg; ② Zahtjev za koaksijalnost (manje ili jednako 0,02 mm za poravnanje ležajeva) |
① Radijalno opterećenje na izlaznom vratilu:C{0}}kgf(stabilna podrška); ② Tačnost indeksiranja:±30 lučnih sekundi(ekvivalentno manjem ili jednakom koaksijalnosti od 0,02 mm) |
| 3C Electronics | Smartwatch mašina za ivice staklenog poklopca | ① Zahtjev za ponovljivost (manje ili jednako 0,005 mm) za ultra tanko staklo od 0,5 mm; ② Rizik od prodora prašine u radionice za ivice |
① Ponovite grešku pozicioniranja:Manje ili jednako 15 lučnih sekundi(ekvivalentno manje od ili jednako 0,005 mm); ② Zapečaćena struktura (otporna na-prašinu) |
| Nova energija | Mašina za rezanje elektroda sa litijum-jonskim baterijama | ① 300kgf fluktuacija aksijalne napetosti u stanicama za namotavanje; ② Zahtjev za dinamičku ravnotežu za rad od 250 o/min pri velikoj-brzini |
① Aksijalni potisak na izlaznoj osovini:C{0}}kgf(tolerancija na napetost); ② GD² ulaznog vratila:C6=2.8×10⁻²kgf·m²(osigurava dinamičku ravnotežu) |
FAQ
P: Nesporazum pri odabiru: Što se događa ako gledate samo opterećenje i zanemarite obrtni moment?
O: Ako je obrtni moment ulaznog vratila (C5=40kgf・m) nedovoljan, to će uzrokovati zaglavljivanje indeksa (servo motor javlja "grešku preopterećenja"). Na primjer: vožnja gramofona od 100 kg (radijus 0,5 m), moment opterećenja=100×0.5=50 kgf・m ＞ C5=40kgf・m, preopterećenje 25%, izazivajući nedovoljan faktor sigurnosti (Napomena 2 je sigurnosni faktor 2, projektno opterećenje bi trebalo biti kratko za 80 kgf・).
Ispravan pristup je izračunavanje momenta statičkog opterećenja + momenta dinamičke inercije (ubrzanje × moment inercije) u isto vrijeme i rezervisanje 20% redundantnog momenta (ako je stvarno potrebno 50 kgf・m, odaberite motor od 60kgf・m).
P: -bez održavanja ≠ bez održavanja! Kako održavati u ekstremnim radnim uslovima?
O: U normalnim scenarijima, kada je temperatura -10~60 stepeni, a prašina manja ili jednaka 1mg/m³, podmazivanje zaptivke je bez održavanja doživotno.
In extreme scenarios (such as foundry workshops, dust ≥5mg/m³), the seal wear needs to be checked every 6 months (not specified in the parameter table, but derived based on the seal design), and replaced when the wear is >1mm; i postavljen je poklopac za prašinu kako bi se spriječilo trošenje valjka da prouzrokuje pogoršanje točnosti sa ±30 lučnih sekundi na ±60 lučnih sekundi (što utiče na preciznu obradu).
P: Kako brzo otkloniti nagli pad tačnosti tokom rada?
O: Metoda rješavanja problema u tri{0}} koraka:
① Provjerite opterećenje: da li premašuje nazivnu vrijednost (radijalno > 700 kgf / aksijalno > 560 kgf) → preopterećenje uzrokuje deformaciju zupčanika;
② Provjerite instalaciju: da li koaksijalnost premašuje standard → vibracije povećavaju zazor mreže valjka (preciznost od ±30 do ±60 lučnih sekundi);
③ Proverite okolinu: da li prašina prodire → habanje valjka (može se proceniti po "slušanju zvuka": normalno je zvuk glatkog mešanja, a postoji "šuštanje" nakon habanja).
