Hansheng Automation je specijalizovan za pružanje-preciznih komponenti jezgra za mašine za pakovanje, kao što su bregasti indekseri, šuplji rotacioni stolovi, harmonijski reduktori i planetarni mjenjači. Kako bismo osigurali da naši kupci dobiju prilagođene, visoko{2}}kvalitetne proizvode koji zadovoljavaju njihove specifične potrebe, nudimo i usluge CNC obrade i profesionalne proizvodnje zupčanika.

Tip harmonijskog reduktora je zupčanik poznat po svojoj preciznosti i kompaktnom dizajnu. Prvenstveno se sastoji od tri komponente: flexspline, kružnog splinea i generatora talasa.

Flexspline: Ovo je fleksibilan,{0}}zupčanik sa tankim zidovima koji se deformiše kada je uključen. Dizajniran je da se savija i vraća u prvobitni oblik, što pomaže u prenošenju pokreta s velikom preciznošću.

Circular Spline: Ovo je čvrsti, fiksni zupčanik sa unutrašnjim zupcima koji se spajaju sa flexspline. Ostaje nepomičan dok se flexspline rotira.

Wave Generator: eliptična komponenta koja se uklapa u flexspline i generiše kretanje poput talasa-. Kako se generator valova rotira, on stvara deformaciju u flexspline-u, omogućavajući mu da se poklopi s kružnim sline-om i prenosi kretanje.

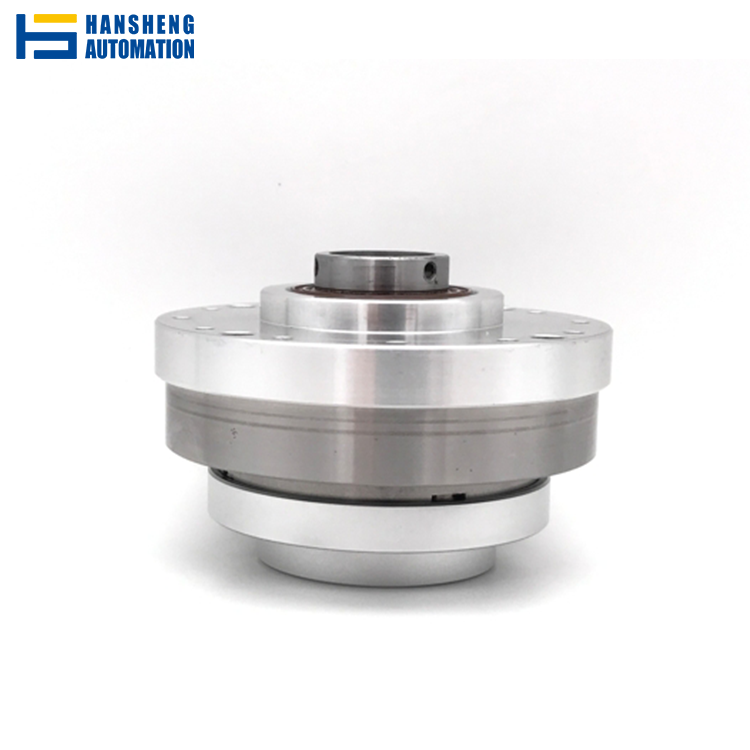

Slijedi uvod u SHF-17-II model reduktora harmonijskog pogona, fokusirajući se na karakteristike proizvoda, crteže, specifikacije i aplikacije.

Kompaktna struktura

Dizajniran da bude prostorno{0}}efikasan, omogućavajući integraciju u uskim ili ograničenim okruženjima.

Kapacitet visokog obrtnog momenta

Može prenijeti značajan obrtni moment u odnosu na svoju veličinu, pogodan za zahtjevne primjene.

Visoka krutost

Pruža izuzetnu krutost za stabilnu i preciznu kontrolu pokreta, čak i pod značajnim opterećenjima.

Veliki otvor blende

Sadrži veliki centralni otvor, koji olakšava prolaz ostalih komponenti ili osovina kroz reduktor.

Centralna otvorna struktura

Dizajn uključuje centralni otvor, povećavajući fleksibilnost i kompatibilnost s različitim mehaničkim postavkama.

SHF-17-ll drawings and parameter

Efikasnost reverznog prenosa harmonijskog reduktora je obično 80%.

Efikasnost prijenosa unatrag obično je niža od one kod prijenosa naprijed, jer će se tokom prijenosa unazad, put prijenosa snage unutar reduktora promijeniti, a njegov gubitak trenja i ležaja će se povećati, što dovodi do smanjenja efikasnosti prijenosa unazad.

Krajnji efektor robota

Proizvodi se mogu koristiti u sistemu prenosa krajnjih efektora robota, pretvarajući rotaciono kretanje motora u linearno ili rotaciono kretanje, i obezbeđujući dovoljan obrtni moment i preciznu kontrolu položaja. Ova metoda prijenosa može omogućiti krajnjem efektoru robota da postigne visoku preciznost, visoku efikasnost i izdržljivost.

Robot ručni prijenos

Proizvodi se mogu koristiti u sistemu prenosa robotskih ruku, omogućavajući im da postignu složene pokrete i obezbeđujući dovoljan obrtni moment i fleksibilnost. Mala veličina i velika krutost omogućavaju robotskim rukama bolju preciznost i pouzdanost pokreta. Primjena total it u robotima se uglavnom ogleda u obezbjeđivanju visoke-preciznosti, velikog obrtnog momenta i fleksibilnih zahtjeva za prijenos, omogućavajući robotima da postignu efikasniju i precizniju kontrolu kretanja.

1, Različiti principi

Princip ovog proizvoda je pretvaranje rotacije ulaznog vratila u vibraciju izlaznog vratila kroz teoriju harmonijskih vibracija, čime se postiže svrha usporavanja. Strain Wave Gears ima visoku tačnost prijenosa i nisku razinu buke, ali je njegova struktura složena i troškovi održavanja su visoki.

Princip planetarnog mjenjača je pretvaranje rotacije ulaznog vratila u rotaciju izlaznog vratila putem planetarnog zupčanika. Planetarni reduktor ima jednostavnu strukturu i veliku nosivost-nosivosti, ali je njegova preciznost prijenosa niska, a šum je visok.

2, različite karakteristike

Ovaj proizvod usvaja teoriju harmonijskih vibracija, koja pretvara rotaciju ulaznog vratila u vibraciju izlaznog vratila kako bi se postigla svrha usporavanja. Ovaj tip reduktora ima karakteristike visoke preciznosti prenosa, niske buke i jake pouzdanosti, i široko se koristi u poljima kao što su mehanička proizvodnja, vazduhoplovstvo i kontrola automatizacije.

Planetarni mjenjač usvaja princip prijenosa planetarnog zupčanika, koji pretvara rotaciju ulaznog vratila u rotaciju izlaznog vratila kroz kombinaciju planetarnih zupčanika, sunčanih zupčanika i unutrašnjih zupčanika. Planetarni reduktori imaju prednosti jednostavne strukture, velike nosivosti-i dugog vijeka trajanja, te se široko koriste u industrijama kao što su alatne mašine, metalurgija i rudarstvo.

3, različite namjene

Uglavnom se koriste u situacijama koje zahtijevaju visoku preciznost, nisku razinu buke i visoku pouzdanost, kao što su roboti, CNC alatni strojevi, poluvodička oprema, itd. Preciznost prijenosa ovog reduktora može doseći 0,01 mm, a buka je manja od 60 decibela, što ga čini pogodnim za situacije s visokim zahtjevima za preciznost prijenosa i buku.

Planetarni reduktori su pogodniji za situacije sa velikim kapacitetom{0}}nosivosti i dugim vijekom trajanja, kao što su teške-mašine za teške uslove rada, mašine za dizanje, linije za proizvodnju cementa, itd. Nosivost planetarnih reduktora može doseći 100000 njuton metara, a njihov vijek trajanja je općenito preko 5 godina, što ih čini pogodnim za situacije sa visokim zahtjevima nosivosti.

4. Različite tačnosti

Ovaj proizvod usvaja fleksibilni zupčasti prijenos, koji može postići vrlo visoku točnost prijenosa. Na primjer, preciznost može doseći ± 1 lučnu sekundu, dok se istovremeno postiže precizno rotacijsko kretanje. To je nešto što planetarni reduktori ne mogu postići. Međutim, njegova prednost u preciznosti također ima neka ograničenja, a potrebno je uzeti u obzir i druge faktore kao što su temperatura, opterećenje i radni uvjeti.

Preciznost prijenosa planetarnih mjenjača ovisi o faktorima kao što su veličina zupčanika, tehnologija proizvodnje i materijali. Obično, tačnost prijenosa planetarnih reduktora može doseći ± 5 lučnih sekundi. Precizna proizvodnja planetarnih zupčanika čini prenos planetarnih zupčanika pouzdanijim, a zbog kompaktne strukture reduktora može postići vrlo veliki izlazni moment.
